FLENDER Kupplungen
Aufgrund seiner weltweit größten Erfahrung in zahlreichen Branchen und internationalen Performance ist unser Partner Siemens der ideale Partner. Mit FLENDER Kupplungen bedienen wir nahezu alle Branchen der Industrie. Hierzu bieten wir Ihnen ein umfangreiches Sortiment an elastischen, hochelastischen, drehstarren und hydrodynamischen Kupplungen und das in einer Vielzahl von Baugrößen und Ausführungen. Einige FLENDER Kupplungsbaureihen sind wartungsfrei, bei anderen sind Wartungen nur in langen Intervallen notwendig. Verschleißteile sind einfach auszutauschen und weltweit verfügbar. Damit werden Ausfallzeiten auf ein Minimum reduziert.
Bei der Konstruktion von FLENDER Kupplungen wird besonderer Wert auf Sicherheit und Zuverlässigkeit gelegt. Regelmäßig werden ihre Eigenschaften auf unseren Prüfständen getestet. Umfangreiche Qualitätssicherungsmaßnahmen garantieren gleich bleibende Produkteigenschaften FLENDER Kupplungen - millionenfach bewährt.
-

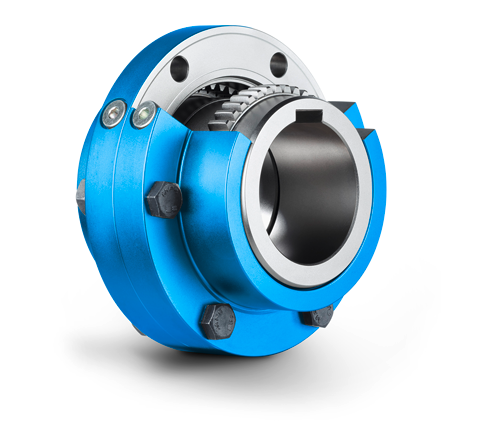

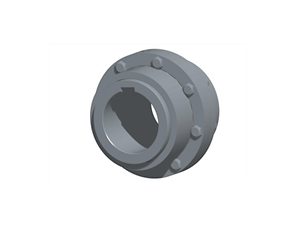

Drehstarre Zahnkupplungen Open or Close
ZAPEX Zahnkupplungen sind besonders geeignet bei rauhen Betriebsbedingungen wie z. B. bei Antrieben der Eisenhüttenindustrie oder der Zementindustrie. Weiterhin zeichnen sich ZAPEX Kupplungen durch ihr hohes Leistungsvermögen bei kompakter Bauform aus. Bauform Zahnkupplung ZAPEX ZW und ZAPEX-ZN.
Ihre Vorteile
-
Durch eine Vielzahl unterschiedlicher Baureihen und -größen können Antriebe mit geringer, mittlerer und großer Leistung abgedeckt sowie spezielle Kunden-anforderungen erfüllt werden
-
ZARPEX Ganzstahlkupplungen sind drehrich-tungsunabhängig (für Reversierbetrieb geeignet)
-
Lieferbar auch für den Einsatz in explosionsgefährdeter Umgebung (konform zur 94/9/EG Richtlinie)
Hier geht's zum Katalog:
Drehstarre Zahnkupplungen ZAPEX ZW/ZN (PDF) -
-

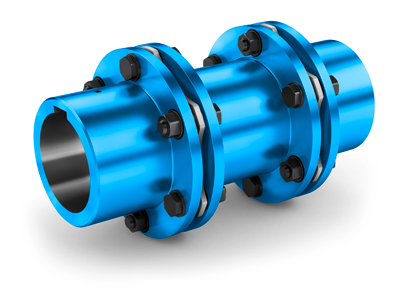

Drehstarre Ganzstahlkupplungen Open or Close
Leistungsdicht und widerstandsfähig:
ARPEX GanzstahlkupplungenARPEX Ganzstahlkupplungen sind verdrehspielfrei, bauen sehr kompakt und zeichnen sich durch ein geringes Leistungsgewicht aus. Sie eignen sich für hohe Umgebungstemperaturen und insbesondere für Maschinen, die sehr präzise angetrieben werden müssen, wie z. B. Papier- und Druckmaschinen, Pumpen, Kompressoren und hochtourige Generatoren. ARPEX Kupplungen lassen sich durch eine große Zahl von Standardbauteilen zu vielen unterschiedlichen Bauarten kombinieren, die in zahlreichen Anwendungen eingesetzt werden können. Das Programm umfasst acht verschiedene Baureihen mit Leistungsbereichen von 92 Nm bis 1.450.000 Nm.
Ihre Vorteile
- Wellenverlagerung in winkliger, radialer und axialer Richtung möglich
- drehrichtungsunabhängig (für Reversierbetrieb geeignet)
- wartungsfrei und verschleißfrei
- verdrehsteif und verdrehspielfrei
- temperaturbeständig von - 40 C bis + 280 C
- geringe Rückstellkräfte
- schwingungsarm (auch bei maximal zulässiger Drehzahl)
- Baureihen einsetzbar in explosionsgefährdeter Umgebung, zertifiziert gemäß 94/9/EG (ATEX 95)
- einfache Montage durch kompakte Bauform
- Abdeckung eines breiten Leistungsspektrums durch die Vielzahl unterschiedlicher Baureihen und -größen
- applikationsspezifisch auslegbar
Hier geht es zu den Katalogen:
Drehstarre Ganzstahlkupplungen ARPEX (PDF)Drehstarre Ganzstahlkupplungen N-ARPEX (PDF)
-
Elastische Kupplungen Open or Close
N-EUPEX Kupplungen bieten durch ihre Drehnachgiebigkeit die Möglichkeit, kritische Dreh-schwingungen aus dem Betriebsbereich der Maschinenanlage so zu verlagern, dass keine negativen Auswirkungen auf den Anlagenstrang zu erwarten sind. N-EUPEX Kupplungen bestehen aus hochwertigem Gußeisen. Die elastischen Elemente aus synthetischem Gummi (Perbunan) sind in verschiedenen Elastomerhärten für viele Einsatzmöglichkeiten lieferbar. Metallnocken und elastische Elemente sind so aufeinander abgestimmt, dass bei bei ordnungs-gemäßer Montage kein Verschleiß auftritt: Weit verbreiteter Einsatz im gesamten Maschinenbau sowohl motorseitig als schnelllaufende Kupplung z. B. Pumpen-, Lüfter- oder Kompressoranwendungen als auch bei hohen Drehmomenten zur Verbindung von Getriebe und Arbeitsmaschine z. B. Mühlen.
Produktvorteile
- einsetzbar in explosionsgefährdeter Umgebung, zertifiziert gemäß 94/9/EG (ATEX 95)
- dynamische Abstimmung durch Elastomerauswahl
- größtmögliche Betriebssicherheit, da durchschlagsicher
- universell einsetzbare drehelastisch dämpfende Nockenkupplung zum Ausgleich von Wellenverlagerungen
- geeignet für Steckmontage und vereinfachter Paketwechsel bei dreiteiliger Ausführung
- Drehmomentbereich von 19 Nm bis 62.000 Nm bei 23 Größen und 10 verschiedenen Bauarten
- hohe Teileverfügbarkeit ab Vorratslager
-

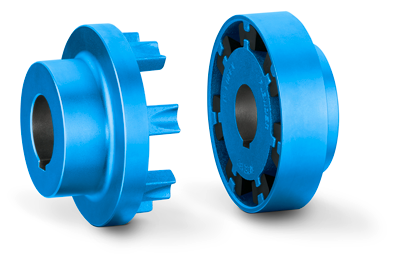

N-EUPEX Open or Close
N-EUPEX Kupplungen bieten durch ihre Drehnachgiebigkeit die Möglichkeit, kritische Dreh-schwingungen aus dem Betriebsbereich der Maschinenanlage so zu verlagern, dass keine negativen Auswirkungen auf den Anlagenstrang zu erwarten sind. N-EUPEX Kupplungen bestehen aus hochwertigem Gußeisen. Die elastischen Elemente aus synthetischem Gummi (Perbunan) sind in verschiedenen Elastomerhärten für viele Einsatzmöglichkeiten lieferbar. Metallnocken und elastische Elemente sind so aufeinander abgestimmt, dass bei ordnungs-gemäßer Montage kein Verschleiß auftritt. Weit verbreiteter Einsatz im gesamten Maschinenbau sowohl motorseitig als schnelllaufende Kupplung z. B. Pumpen-, Lüfter- oder Kompressoranwendungen als auch bei hohen Drehmomenten zur Verbindung von Getriebe und Arbeitsmaschine z. B. Mühlen.
Produktvorteile:
- einsetzbar in explosionsgefährdeter Umgebung, zertifiziert gemäß 94/9/EG (ATEX 95)
- dynamische Abstimmung durch Elastomerauswahl
- größtmögliche Betriebssicherheit, da durchschlagsicher
- universell einsetzbare drehelastisch dämpfende Nockenkupplung zum Ausgleich von Wellenverlagerungen
- geeignet für Steckmontage und vereinfachter Paketwechsel bei dreiteiliger Ausführung
- Drehmomentbereich von 19 Nm bis 62.000 Nm bei 23 Größen und 10 verschiedenen Bauarten
- hohe Teileverfügbarkeit ab Vorratslager
Hier geht's zum Katalog:
Elastische Kupplungen N-EUPEX (PDF) -
N-EUPEX DS Open or Close
N-EUPEX Kupplungen in der Ausführung DS sind durchschlagend, so dass bei Zerstörung der elastischen Elemente durch Überlast oder fortgeschrittenem Verschleiß An- und Abtrieb voneinander getrennt werden. Die Metallteile der DS Kupplung können dann frei gegen-einander rotieren. Mit 19 Größen bieten die DS Kupplungen vielfältige Einsatzmöglichkeiten. DS Kupplungen werden im Drehmomentbereich von 19 bis 21.200 Nm angeboten. Viele Bauarten sind ab Vorratslager lieferbar. N-EUPEX-DS Kupplungen sind universell einsetzbar und werden im gesamten Maschinenbau verwendet. Sie werden insbesondere bei empfindlichen Maschinen verwendet, wo bei Ausfall der elastischen Elemente An- und Abtrieb voneinander getrennt werden sollen bzw. die Kupplung wartungsfrei sein soll.
Typische Einsatzbeispiele sind:
- wartungsfrei auch bei Einsatz in explosionsfähiger Umgebung
- durchschlagende drehelastisch dämpfende Nockenkupplung
- Kompressorantriebe
- Pumpenantriebe
- Lüfter- und Gebläseantriebe
Produktvorteile:
- mit vielen Teilen des N-EUPEX-Programms kombinierbar
- einsetzbar in explosionsgefährdeter Umgebung, zertifiziert gemäß 94/9/EG (ATEX 95)
Hier geht's zum Katalog:
Elastische Kupplungen N-EUPEX DS (PDF) -
N-BIPEX Open or Close
Die neue N-BIPEX® bietet neben erhöhten Maximaldrehmomenten auch einen erweiterten Bohrungsbereich auf Stahlnabenniveau.
Mit den gegossenen Naben erlaubt die N-BIPEX höhere Freiheitsgrade in der Formgebung der Nockengeometrie und legt damit die Basis für das innovative Curved Design. Im Gegensatz zu markttypisch gefrästen Nocken resultiert daraus, dass unter allen Umständen eine gleichmäßige Belastung der Elastomer-Druckkörper erzielt und vor allem bei Lastspitzen das verschleißfördernde Abtauchen des Nockenrings vermieden wird. Hohe Drehzahlen und kritische Bohrungen pariert die N-BIPEX mit Naben aus hochwertigem Sphäroguss. N-BIPEX-Kupplungen kommen in vielen Bereichen des Maschinenbaus zum Einsatz. Schwerpunkte sind gut ausgerichtete Elektromotorantriebe mit gleichförmiger Drehmomentbelastung, wie z.B. Applikationen der Hydraulik und in Kombinationen mit Getriebemotoren.
Produktvorteile:
- geringes Gewicht
- verschiedene Shore-Härten der Nockenringe
- reduzierte Komplexität und geringere Lagerkosten durch eine Nabe für alle Anforderungen
- Einsparungen dank uneingeschränkten Einsatzes im Temperaturbereich von -50 °C bis +100 °C
- hohe Drehmomentreserven ( TK max = 3-fach TKN ) zur mühelosen Aufnahme von Drehmomentspitzen, z. B. beim Hochlauf eines Asynchronmotors
- ein hervorragendes Preis-Leistungsverhältnis über alle Baugrößen hinweg
- hochwertige Elastomere, die unter allen Bedingungen eine gleichmäßige Lastverteilung und dadurch optimale Standzeiten erreichen
- ATEX-Zertifizierung
- einfache Montage
Hier geht's zum Katalog:
Elastische Kupplungen BIPEX (PDF) -
RUPEX Open or Close
RUPEX Kupplungen werden als elastische Ausgleichskupplungen überall dort genutzt, wo eine zuverlässige Drehmomentübertragung bei rauhen Betriebsbedingungen gefordert wird. Der konische Sitz der Pufferbolzen erleichtert eine einfache Montage und garantiert einen wartungsarmen Betrieb. Die optimierte Form der balligen Puffer begünstigt eine einfache Steckmontage und ein geringes Verdrehspiel. Es werden viele Bauartenvarianten z. B. mit Bremsscheibe, Axialspielbegrenzung oder als Bremsmotorenkupplungen angeboten.
RUPEX-Kupplungen werden im allgemeinen Maschinenbau sowohl als schnelllaufende Kupplung als auch bei großen Drehmomenten verwendet, z. B. in:
- Mischern
- Schneckenpumpen
- Förderanlagen
- Kranen
- Gebläsen
- Seilbahnen
- Zementverarbeitungsmaschinen
Produktvorteile
- Drehmomentenbereich der Standardbaureihe von 200 Nm bis 1.300.000 Nm
- drehrichtungsunabhängig (für Reversierbetrieb geeignet)
- elastische, durchschlagsichere Bolzenkupplung für mittlere bis höchste Drehmomente
- kompakte Konstruktion, geringe Gewichte und Massenträgheitsmomente
- geeignet für Steckmontage (Blindmontage, Laterneneinbau)
- einsetzbar in explosionsgefährdeter Umgebung, zertifiziert gemäß 94/9/EG (ATEX 95)
Hier geht's zum Katalog:
Elastische Kupplungen RUPEX (PDF)
-
Hochelastische Kupplungen Open or Close
Hochelastische FLENDER Kupplungen sind aufgrund ihrer Drehsteifigkeit und Dämpfung hervorragend geeignet, um ungleichförmig arbeitende Maschinen zu verbinden. Sie werden bevorzugt in periodisch anregenden Systemen eingesetzt wie zum Beispiel in Antrieben mit Verbrennungsmotoren oder Kolbenkom-pressoren. Aufgrund des großen Elastomervolumens kann ein vergleichsweise großer Wellenversatz ausgeglichen werden.
Ihre Vorteile:
- Baureihen für den Einsatz in explosionsgefährdeter Umgebung konform zur Richtlinie 94/9/EG lieferbar
- Ausgleich von sehr großem axialen, radialen und winkeligen Versatz (z. B. bei elastisch aufgestellten Maschinen)
- Nahezu verdrehspielfreie Übertragung des Drehmomentes möglich
- Einfacher Ein- und Ausbau der Elastomerelemente
-

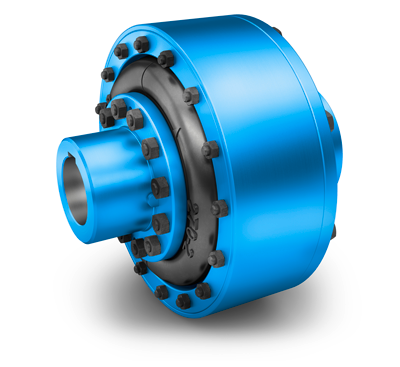

ELPEX Open or Close
Die ELPEX Kupplung eignet sich aufgrund ihrer niedrigen Torsionssteifigkeit und ihres Dämpfungsvermögens hervorragend zur Koppelung von Maschinen mit stark ungleich-förmigem Drehmomentverlauf. Bauarten mit einer Durchschlagsicherung zwischen den Elastikringen gewährleisten einen Notbetrieb bei zerstörten Elastikringen. ELPEX Kupplungen sind in 12 Größen für Drehmomente von 1.600 Nm bis 90.000 Nm lieferbar.
Antriebe mit periodisch anregenden Systemen wie:
- Baggern
- Antriebe mit hoher Stoßbeanspruchung oder großen Wellenverlagerungen, z. B. in
- Kolbenkompressoren
- Verbrennungsmotoren
- Kolbenpumpen
- Kompressoren
- Schreddern
Produktvorteile:
- als Wellen- und Flanschkupplung verfügbar
- dynamisch hoch beanspruchbar
- hochelastische, verdrehspielfreie Kupplung für große Wellenversätze
- gute Dämpfungseigenschaften
- Ausführung nach API 610 bzw. API 671 lieferbar
Hier geht's zum Katalog:
Hochelastische Kupplungen ELPEX (PDF) -
ELPEX-B Open or Close
Hochelastische ELPEX-B Kupplungen übertragen verdrehspielfrei Drehmomente in Maschinen mit stark ungleichmäßigem Drehmomentverlauf. Sie sind verschleißfest und wartungsfrei. Die Nabenteile der ELPEX-B Kupplungen sind aus hochwertigem Gusseisen oder Stahl hergestellt. Die Übertragung des Drehmoments erfolgt über einen mit Cordeinlage verstärkten Elastikreifen.
ELPEX-B Kupplungen finden Anwendung in:
- Gebläseantrieben
- Pumpenantrieben
- Kompressorantrieben
- Auch die Verwendung in Rollgangsantrieben ist ein häufiger Anwendungsfall.
Produktvorteile:
- einfache Montage auf den Anschlusswellen durch Taper-Spannbuchsen
- drehrichtungsunabhängig (für Reversierbetrieb geeignet)
- Ausgleich von sehr großem Wellenversatz
- der Gummireifen kann leicht ohne Verschieben der gekuppelten Maschinen gewechselt werden
- Ausführung möglich Nenndrehmomentbereich 24 Nm bis 14.500 Nm
Hier geht's zum Katalog:
Hochelastische Kupplungen ELPEX-B (PDF) -
ELPEX-S Open or Close
Die ELPEX-S-Kupplung eignet sich aufgrund ihrer niedrigen Torsionssteifigkeit und ihres Dämpfungsvermögens hervorragend zur Koppelung von Maschinen mit stark ungleich-förmigem Drehmomentverlauf. Das Gummischeibenelement ist am Innenradius an einen Flansch anvulkanisiert. Die Standardausführungen der ELPEX-S Kupplung sind als Flansch-Welle-Verbindung oder Welle-Welle-Verbindung ausgeführt. Die Nabe kann zur Aufnahme einer Taper-Spannbuchse dienen.
Anwendungsbeispiele:
- mit Kolbenkompressoren
- Im allgemeinen Maschinenbau, besonders geeignet für Antriebe
- mit Verbrennungsmotoren
- in Zementmühlen
Produktvorteile:
- Gummielemente für Umgebungstemperaturen bis 120 °C verfügbar
- Überlastsicherung schützt Motor und Arbeitsmaschine
- einfache Steckmontage auch bei schwer zugänglichen Einbaulagen
- drehschwingungsisolierend mit linearer Drehfeder-Kennlinie
- viele Flanschanschlüsse (u. a. nach SAE möglich)
- Bauarten zum Wechsel der Gummischeibenelemente ohne Verschieben der gekuppelten Maschinen möglich
- breiter Nenndrehmomentbereich von 330 Nm bis 63.000 Nm
- einsetzbar in explosionsgefährdeter Umgebung, zertifiziert gemäß 94/9/EG (ATEX 95)
Hier geht's zum Katalog:
Hochelastische Kupplungen ELPEX-S (PDF)
-
Strömungskupplung Open or Close
Die FLUDEX Kupplung ist eine hydrodynamische Strömungskupplung, die nach dem Föttinger-Prinzip arbeitet. Die Kupplungsteile von An- und Abtriebsseite sind mechanisch nicht miteinander verbunden und somit verschleißfrei. Die Drehmomentübertragung erfolgt über die in der Kupplung rotierende Flüssigkeitsfüllung, die über radial angeordnete Schaufeln geführt wird.
Ihre Vorteile:
- Schutz des Antriebes vor Belastungsspitzen bei häufigen Schaltvorgängen und bei Reversierbetrieb
- Sanftes und stoßfreies Anfahren von Maschinen und Förderanlagen
- Beschleunigung von sehr großen Massen ohne Verwendung von überdimensionierten Motoren
- Ausgezeichnete Schwingungstrennung und Stoßdämpfung, weitestgehende Drehschwin-gungsentkopplung in schwingungsgefährdeten Antrieben
Die FLUDEX Kupplung ist eine Strömungskupplung, bei der die Kupplungsteile der An- und Abtriebsseite mechanisch nicht miteinander verbunden sind und somit verschleißfrei sind. FLUDEX Kupplungen begrenzen das Anfahr- und Maximaldrehmoment im Antriebsstrang und dienen als Anlaufhilfe für den Motor, als Überlastschutz im Störfall und zur Drehschwingungs-trennung. FLUDEX Kupplungen werden in 4 Baureihen mit unterschiedlichen, nach dem Baukastensystem entwickelten Bauarten und Größen bis zu einer Leistung von 2.500 kW angeboten.
Anwendungsbeispiele:
- Pumpen
- Brecher
- Mischer
- Fördereinrichtungen
- Zentrifugen
- Trommelantriebe
- Ventilatoren
- Schredder
Produktvorteile:
- geringer Betriebsschlupf der Kupplung bei Nennlast
- ausgezeichnete Schwingungstrennung und Stoßdämpfung
- entlasteter und stoßfreier Anlauf von Maschinen und Förderanlagen
- Drehmomentbegrenzung beim Anfahren und im Überlastfall; schützt gekuppelte Anlagenkomponenten
- verschleißfreie Drehmomentübertragung ermöglicht das Anlassen von Verbrennungs- motoren bei angekuppelter Last
- einsetzbar in explosionsgefährdeter Umgebung, zertifiziert gemäß 94/9/EG (ATEX 95)
Hier geht's zum Katalog:
Strömungskupplungen FLUDEX (PDF) -
Montage und Betriebshinweise Open or Close
Montage einer N-EUPEX Kupplung
Austausch der Bolzen einer RUPEX Kupplung
