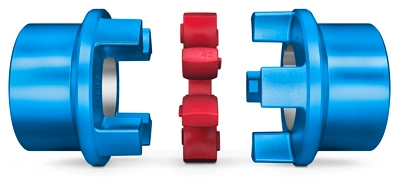

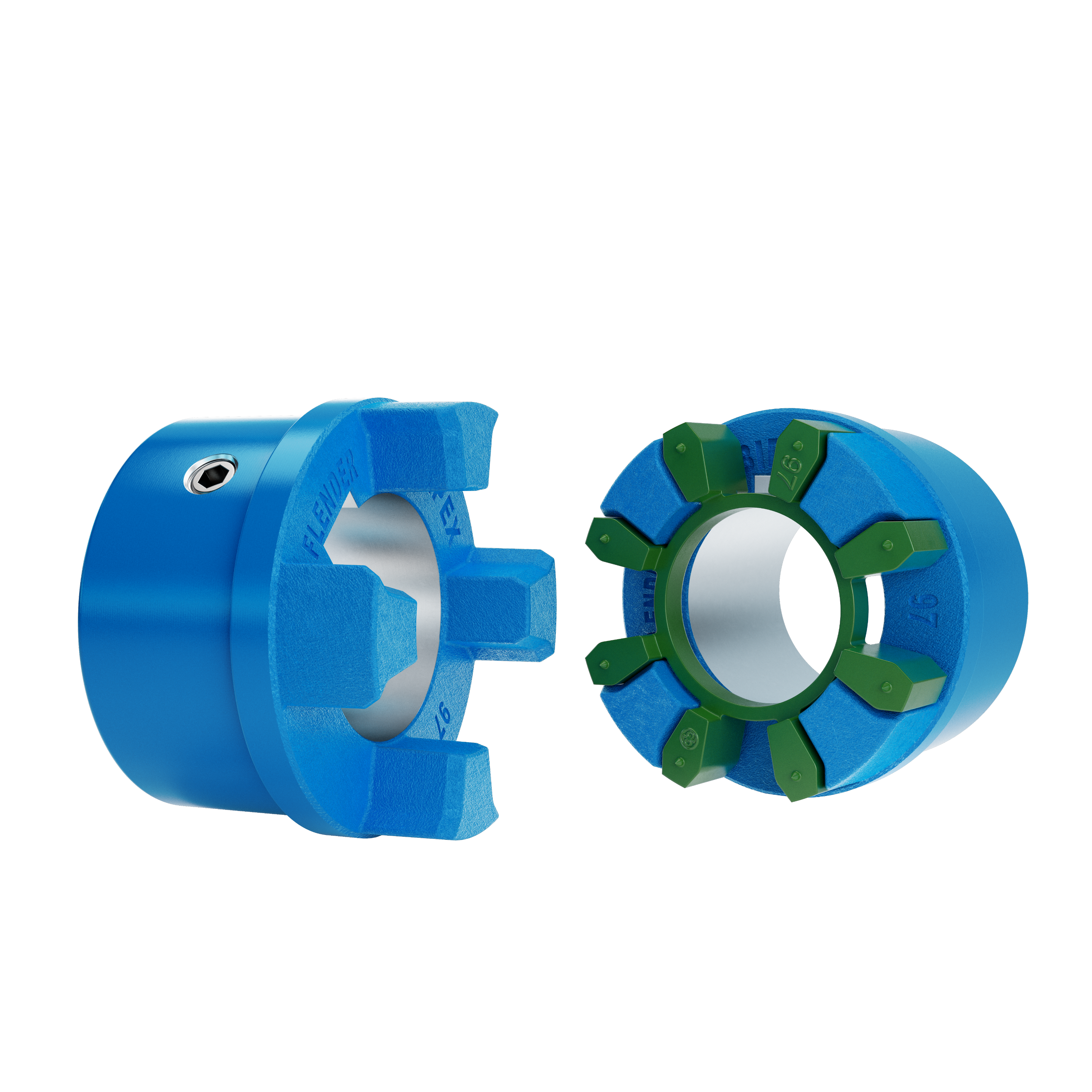

N-BIPEX Kupplungen
Die neue N-BIPEX® bietet neben erhöhten Maximaldrehmomenten auch einen erweiterten Bohrungsbereich auf Stahlnabenniveau.
Mit den gegossenen Naben erlaubt die N-BIPEX höhere Freiheitsgrade in der Formgebung der Nockengeometrie und legt damit die Basis für das innovative Curved Design. Im Gegensatz zu markttypisch gefrästen Nocken resultiert daraus, dass unter allen Umständen eine gleichmäßige Belastung der Elastomer-Druckkörper erzielt und vor allem bei Lastspitzen das verschleißfördernde Abtauchen des Nockenrings vermieden wird. Hohe Drehzahlen und kritische Bohrungen pariert die N-BIPEX mit Naben aus hochwertigem Sphäroguss. N-BIPEX-Kupplungen kommen in vielen Bereichen des Maschinenbaus zum Einsatz. Schwerpunkte sind gut ausgerichtete Elektromotorantriebe mit gleichförmiger Drehmomentbelastung, wie z.B. Applikationen der Hydraulik und in Kombinationen mit Getriebemotoren.
Produktvorteile:
- geringes Gewicht
- verschiedene Shore-Härten der Nockenringe
- reduzierte Komplexität und geringere Lagerkosten durch eine Nabe für alle Anforderungen
- Einsparungen dank uneingeschränkten Einsatzes im Temperaturbereich von -50 °C bis +100 °C
- hohe Drehmomentreserven ( TK max = 3-fach TKN ) zur mühelosen Aufnahme von Drehmomentspitzen, z. B. beim Hochlauf eines Asynchronmotors
- ein hervorragendes Preis-Leistungsverhältnis über alle Baugrößen hinweg
- hochwertige Elastomere, die unter allen Bedingungen eine gleichmäßige Lastverteilung und dadurch optimale Standzeiten erreichen
- ATEX-Zertifizierung
- einfache Montage
Hier geht's zum Katalog:
Elastische Kupplungen BIPEX (PDF)
