Spielfreie Servokupplungen
Spielefreie Servokupplungen sowie Distanzkupplungen werden neben der Drehmomentübertragung von der Antriebs- zur Abtriebsseite auch als Ausgleichselement der Wellen genutzt. Sie sind überall dort die Kupplung der Wahl, wo Drehmomente bis in höchste Bereiche absolut spielfrei und direkt in der Servoantriebstechnik übertragen werden müssen.
Wir bieten Ihnen ein breitgefächertes Kupplungssortiment – vom Metallbalg-, Elastomer- u. Sicherheitskupplungen bis hin zu Distanzkupplungen. Das Standardportfolio überzeugt durch eine sehr hohe Variantenvielfalt zur Kupplungsmontage und deckt den Drehmomentbereich bis 5.000 Nm ab.
Klassische Anwendungsgebiete für spielfreie Servokupplungen sind:
- Werkzeug,- Holzbearbeitung-, Verpackungs- u. Steinbearbeitungsmaschinen
- Hubspindeleinheiten
- Impulsgerber u. Potentiometer
- Servoantrieben
- Automatierungsanlagen
CAD / Step Dateien zu den Kupplungen finden Sie in unserem Downloadbereich.
Metallbalgkupplungen
Metallbalgkupplungen sind extrem torsionssteif, flexibel, langlebig und wartungsfrei. Gewährtleistet wird dies durch den Metallbalg und das sehr geringe Massenträgheismoment der Kupplungen. Sie sind überall dort die Kupplung der Wahl, wo Drehmomente hochdynamisch bis in höchste Bereiche absolut spielfrei und direkt in der Servoantriebstechnik überträgen werden müssen.

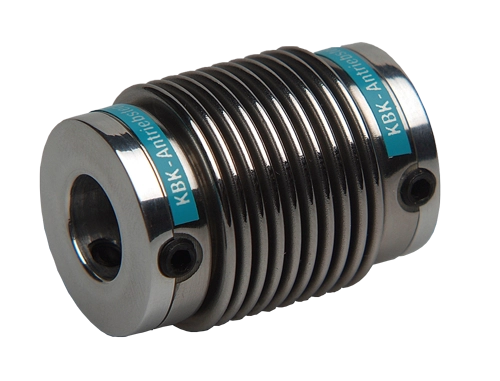

Modell KB1
Spielfreie Miniaturmetallbalgkupplung mit seitlichen Madenschrauben
Drehmomentbereich: 0,05 - 10 Nm
Hier geht's zum Katalog:
KB1 (PDF)
CAD-Daten:
[Anmeldung erforderlich]

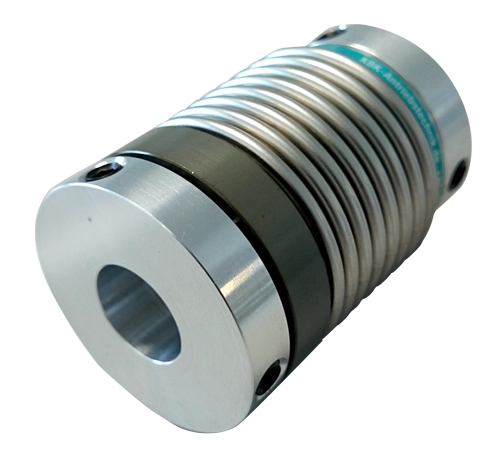

Modell KB1P
Steckbare spielfreie Miniaturmetallbalgkupplung mit seitlichen Madenschrauben
Drehmomentbereich: 0,05 - 10 Nm
Hier geht's zum Katalog:
KB1P (PDF)
CAD-Daten:
[Anmeldung erforderlich]

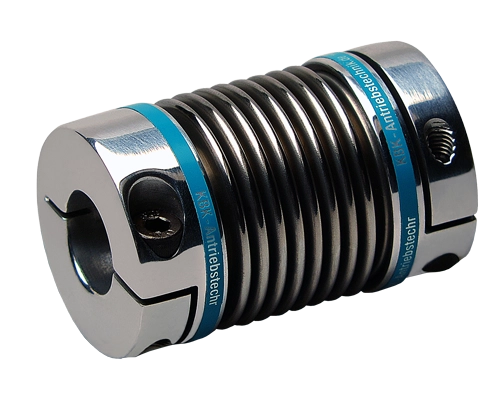

Modell KB2
Spielfreie Miniaturmetallbalgkupplung mit Klemmnaben
Drehmomentbereich: 0,1 - 10 Nm
Hier geht's zum Katalog:
KB2 (PDF)
CAD-Daten:
[Anmeldung erforderlich]

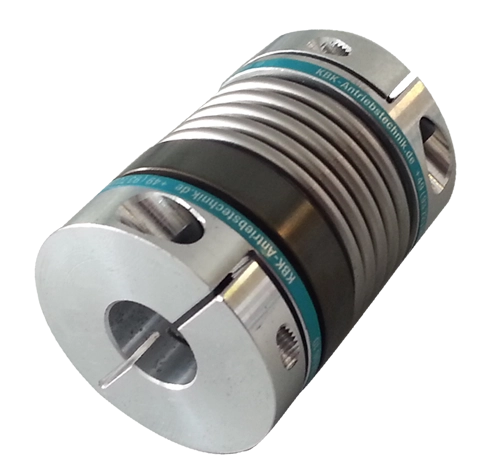

Modell KB2P
Steckbare spielfreie Miniaturmetallbalgkupplung mit Klemmnaben
Drehmomentbereich: 0,5 - 10 Nm
Hier geht's zum Katalog:
KB2P (PDF)
CAD-Daten:
[Anmeldung erforderlich]

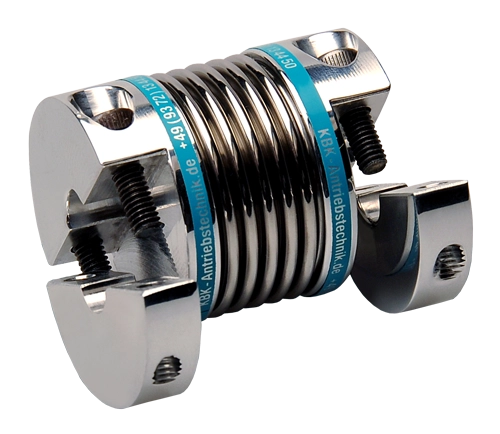

Modell KB2H
Spielfreie Miniaturmetallbalgbalgkupplung in Halbschalenausführung
Drehmomentbereich: 0,5 - 10 Nm
Hier geht's zum Katalog:
KB2H (PDF)
CAD-Daten:
[Anmeldung erforderlich]
Modell KB2VA
Spielfreie Miniaturmetallbalgkupplung komplett in Edelstahlausführung
Drehmomentbereich: 0,1 - 10 Nm
Hier geht's zum Katalog:
KB2VA (PDF)
CAD-Daten:
[Anmeldung erforderlich]

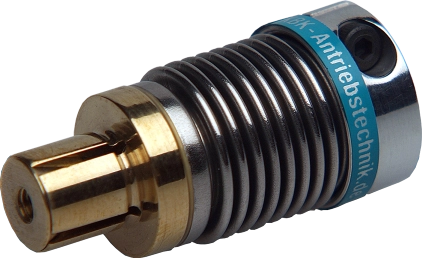

Modell KB3
Spielfreie Miniaturmetallbalgkupplung mit Spreitznabe
Drehmomentbereich: 0,5 - 10 Nm
Hier geht's zum Katalog:
KB3 (PDF)
CAD-Daten:
[Anmeldung erforderlich]

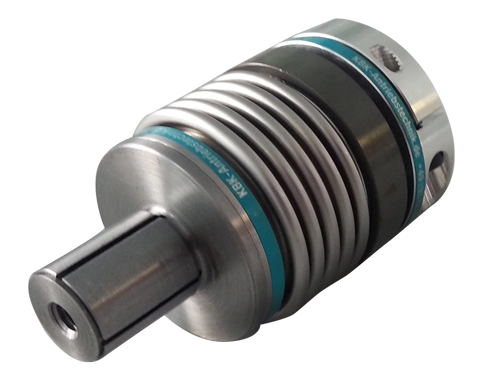

Modell KP3P
Steckbare spielfreie Miniaturmetallbalgkupplung mit Spreitznabe
Drehmomentbereich: 0,5 - 10 Nm
Hier geht's zum Katalog:
KP3P (PDF)
CAD-Daten:
[Anmeldung erforderlich]

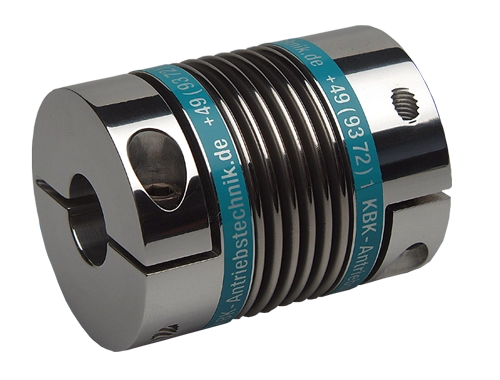

Modell KB4
Spielfreie Metallbalgkupplung mit Klemmnaben
Drehmomentbereich: 18 - 1400 Nm
Hier geht's zum Katalog:
KB4 (PDF)
CAD-Daten:
[Anmeldung erforderlich]

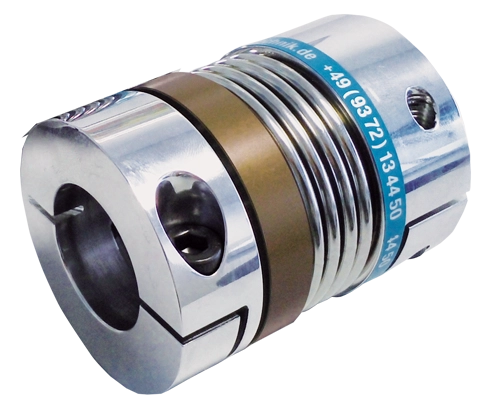

Modell KB4P
Steckbare spielfreie Metallbalgkupplung mit Klemmnaben
Drehmomentbereich: 18 - 500 Nm
Hier geht's zum Katalog:
KB4P (PDF)
CAD-Daten:
[Anmeldung erforderlich]

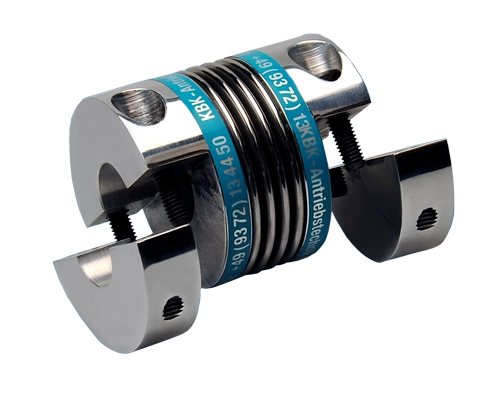

Modell KB4H
Spielfreie Metallbalgbalgkupplung in Halbschalenausführung
Drehmomentbereich: 18 - 500 Nm
Hier geht's zum Katalog:
KB4H (PDF)
CAD-Daten:
[Anmeldung erforderlich]

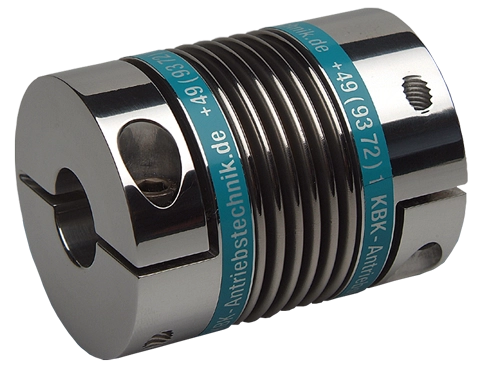

Modell KB4AL
Spielfreie Metallbalgkupplung mit Aluminium-Klemmnaben
Drehmomentbereich: 18 - 1400 Nm
Hier geht's zum Katalog:
KB4AL (PDF)
CAD-Daten:
[Anmeldung erforderlich]

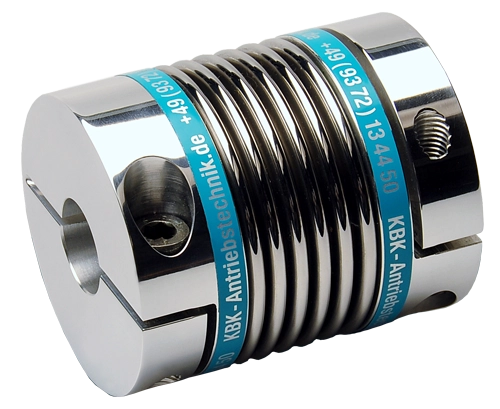

Modell KB4C
Spielfreie Metallbalgkupplung in Kompaktausführung
Drehmomentbereich: 18 - 500 Nm
Hier geht's zum Katalog:
KB4C (PDF)
CAD-Daten:
[Anmeldung erforderlich]

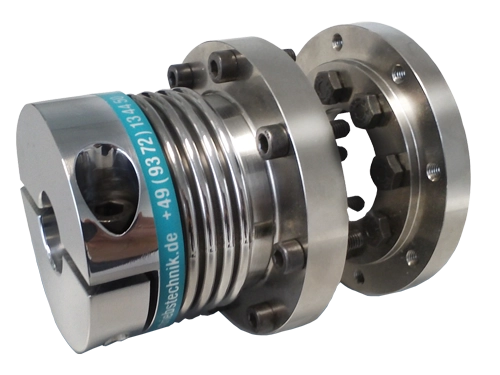

Modell KB4F
Spielfreie Metallbalgkupplung mit Klemmnabe und Adapterflansch
Drehmomentbereich: 18 - 1400 Nm
Hier geht's zum Katalog:
KB4F (PDF)
CAD-Daten:
[Anmeldung erforderlich]

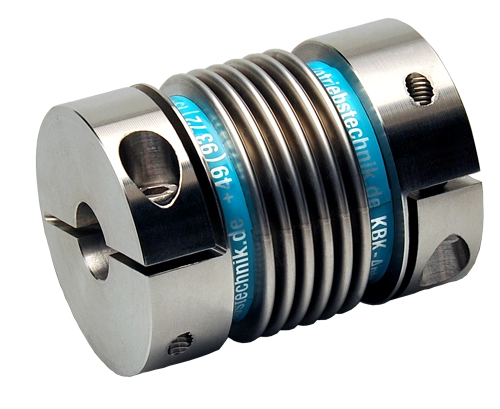

Modell KB4VA
Spielfreie Metallbalgbalgkupplung komplett in Edelstahlausführung
Drehmomentbereich: 18 - 500 Nm
Hier geht's zum Katalog:
KB4VA (PDF)
CAD-Daten:
[Anmeldung erforderlich]

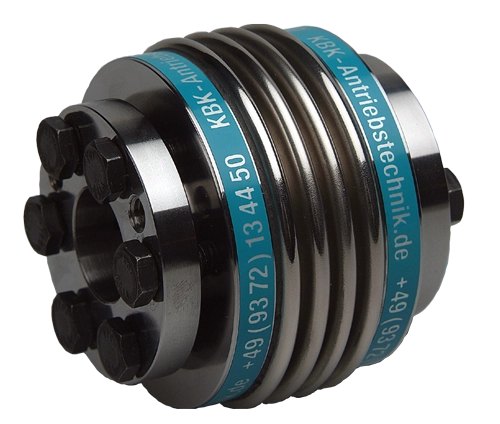

Modell KB5
Spielfreie Metallbalgkupplung mit Innenkonus
Drehmomentbereich: 18 - 5000 Nm
Hier geht's zum Katalog:
KB5 (PDF)
CAD-Daten:
[Anmeldung erforderlich]

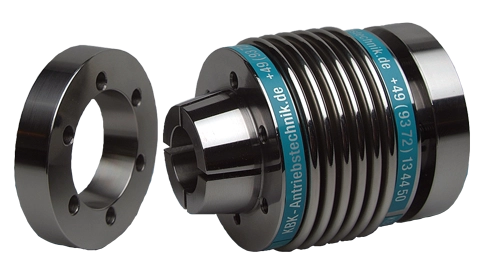

Modell KB6
Spielfreie Metallbalgkupplung mit Außenkonus
Drehmomentbereich: 18 - 5000 Nm
Hier geht's zum Katalog:
KB6 (PDF)
CAD-Daten:
[Anmeldung erforderlich]

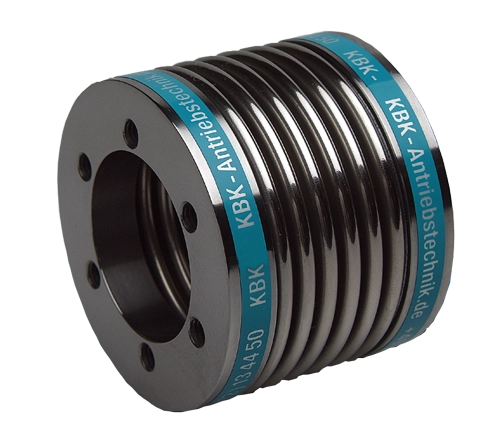

Modell KB7
Spielfreie Metallbalgkupplung zum Flanschanbau
Drehmomentbereich: 18 - 5000 Nm
Hier geht's zum Katalog:
KB7 (PDF)
CAD-Daten:
[Anmeldung erforderlich]

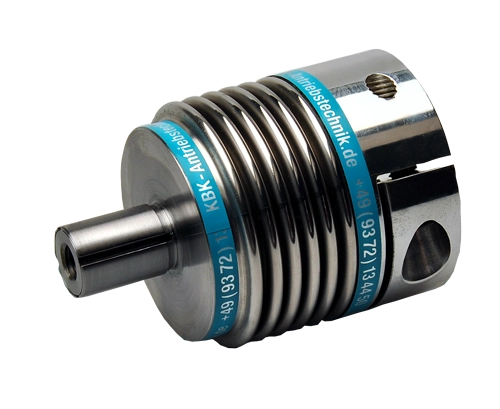

Modell KB8
Spielefreie Metallbalgkupplung mit Spreitznabe
Drehmomentbereich: 18 - 300 Nm
Hier geht's zum Katalog:
KB8 (PDF)
CAD-Daten:
[Anmeldung erforderlich]
Elastomerkupplungen
Elastomerkupplungen sind für eine schwingungsdämpfende Drehmomentübertragung prädestiniert. Die Übertragung des Drehmomentes erfolgt spielfrei über den Elastomerkranz. Dieser ist als Ausgleichselement maßgebend für die Eigenschaften der Kupplung und des Antriebsstranges verantwortlich. Die axial steckbare Kupplungsbaureihe gleicht zusätzlich Wellenverlagerungen aus.
Durch unterschiedliche Kupplungssterne können die Kupplungseigenschaften für den spezifischen Einsatzfall modifiziert werden.

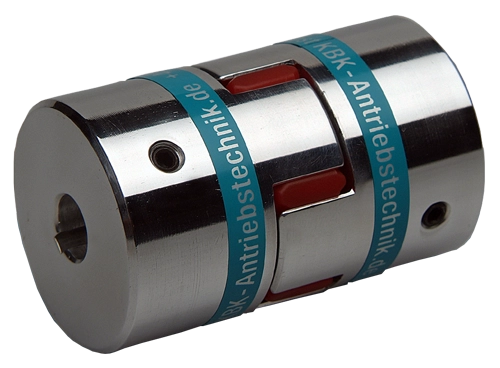

Modell KBE1
Spielfreie Elastomerkupplung mit seitlichen Madenschrauben
Drehmomentbereich: 0,5 - 525 Nm
Hier geht's zum Katalog:
KBE 1 (PDF)
CAD-Daten:
[Anmeldung erforderlich]

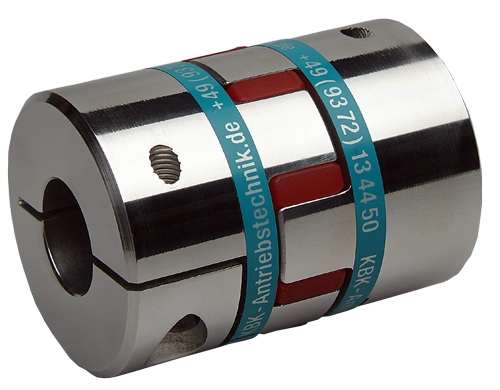

Modell KBE2
Spielfreie Elastomerkupplung mit Klemmnaben
Drehmomentbereich: 0,5 - 525 Nm
Hier geht's zum Katalog:
KBE 2 (PDF)
CAD-Daten:
[Anmeldung erforderlich]

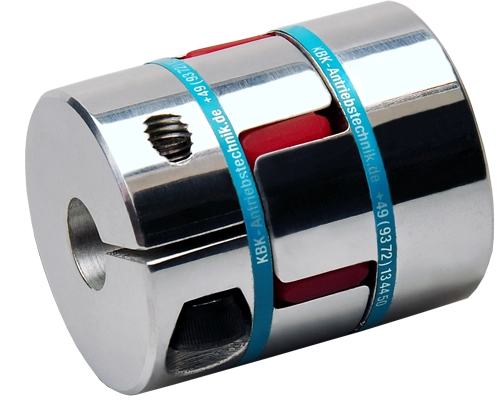

Modell KBE2C
Spielfreie Elastomerkupplung mit Klemmnaben in Kompaktausführung
Drehmomentbereich: 1,2 - 325 Nm
Hier geht's zum Katalog:
KBE2C (PDF)
CAD-Daten:
[Anmeldung erforderlich]

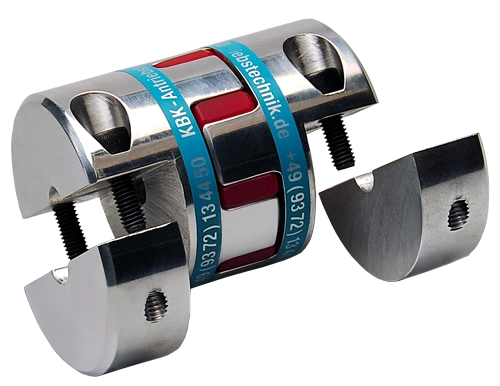

Modell KBE2H
Spielfreie Elastomerkupplung mit Halbschalen
Drehmomentbereich: 12,5 - 525 Nm
Hier geht's zum Katalog:
KBE2H (PDF)
CAD-Daten:
[Anmeldung erforderlich]
Modell KBE2D
Spielfreie Elastomerkupplung doppelkardanisch
Drehmomentbereich: 12,5 - 325 Nm
Hier geht's zum Katalog:
KBE2D (PDF)
CAD-Daten:
[Anmeldung erforderlich]

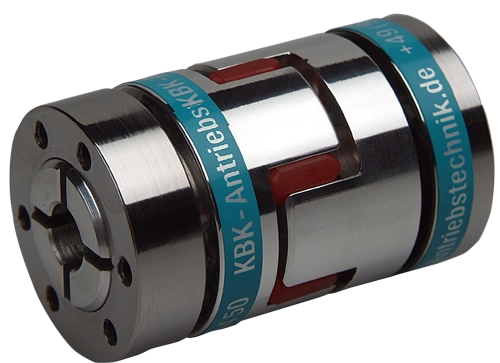

Modell KBE3
Spielfreie Elastomerkupplung mit Konusklemmnaben
Drehmomentbereich: 12,5 - 525 Nm
Hier geht's zum Katalog:
KBE3 (PDF)
CAD-Daten:
[Anmeldung erforderlich]

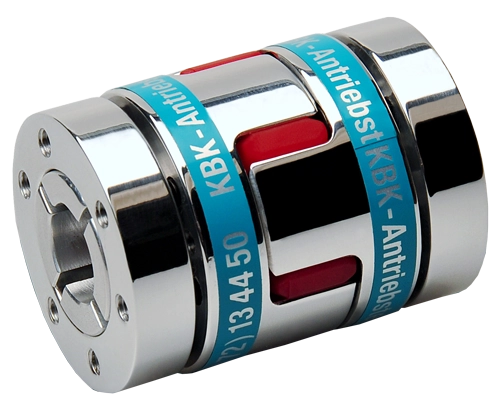

Modell KBE3C
Spielfreie Elastomerkupplung mit Konusklemmnaben in Kompaktausführung
Drehmomentbereich: 12,5 - 525 Nm
Hier geht's zum Katalog:
KBE3C (PDF)
CAD-Daten:
[Anmeldung erforderlich]

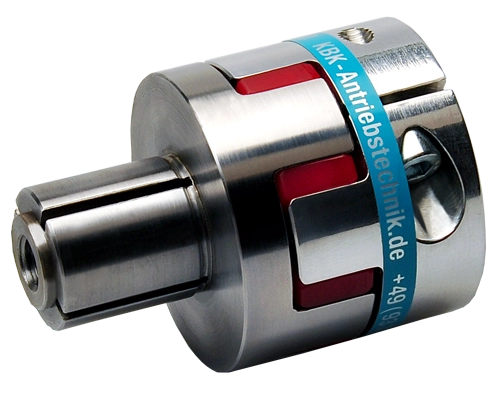

Modell KBE4
Spielfreie Elastomerkupplung mit Spreitznabe
Drehmomentbereich: 12,5 - 325 Nm
Hier geht's zum Katalog:
KBE4 (PDF)
CAD-Daten:
[Anmeldung erforderlich]
Sicherheitskupplungen
Für die Drehmomentbegrenzung bzw. den Kollisionsschutz sind Sicherheitskupplungen die erste Wahl. Bei Erreichen des jeweiligen voreingestellten Maximalmomentes rastet die Kupplung aus und die Drehmomentübertragung wird innerhalb von zwei bis fünf Millisekunden unterbrochen. So werden eventuelle Maschinenschäden zuverlässig verhindert. Da die Sicherheitskupplungen rein mechanisch funktionieren, benötigen sie im Gegensatz zu elektronischen Abschalteinrichtungen keine Stromversorgung.
Folgende Funktionsweisen stehen zur Auswahl:
- winkelsynchron (Version C), die Kupplung lässt sich nur an einem einzigen Punkt wieder einrasten
- durchrastend (Version D), die Kupplung lässt sich alle 45° bzw. 60° wieder einrasten
- gesperrt (Version G), die Kupplung gibt bei Überlast einen Ausrückweg als Schaltsignal ab, hält aber die Last

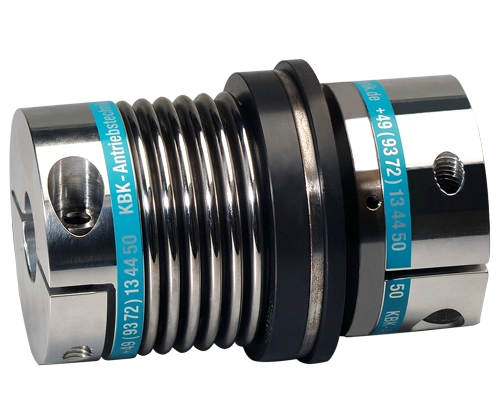

Spielfreie Sicherheitskupplung mit torsionssteifen Metallbalg
Drehmomentbereich: 0,2 - 500 Nm
Datenblätter:
KBK/BKK, KBK/BKI, KBK/BKA, KBK/BIK, KBK/BII, KBK/BIA, KBK/BAK, KBK/BAI, KBK/BAA
CAD-Daten:
[Anmeldung erforderlich]

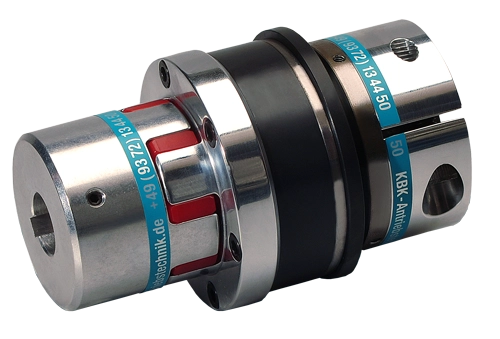

Spielfreie Sicherheitskupplung mit Elastomerkupplungen
Drehmomentbereich: 3 - 500 Nm
Datenblätter:
KBK/EPP, KBK/EPK, KBK/EPI, KBK/EPA, KBK/EKP, KBK/EKK, KBK/EKI, KBK/EKA, KBK/EAP, KBK/EAK, KBK/EAI, KBK/EAA
CAD-Daten:
[Anmeldung erforderlich]

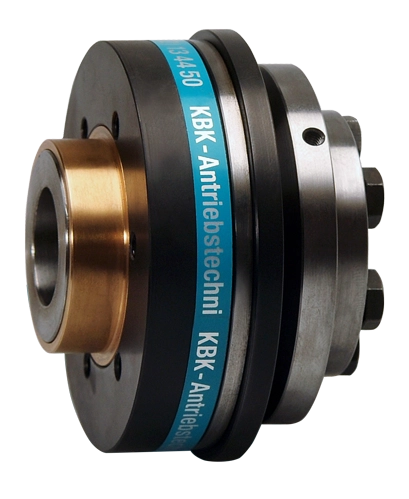

Spielfreie Sicherheitskupplung für indirekte Antriebe mit Gleitlagern
Drehmomentbereich: 3 - 500 Nm
Datenblätter:
KBK/CP, KBK/CK, KBK/CI, KBK/CA
CAD-Daten:
[Anmeldung erforderlich]

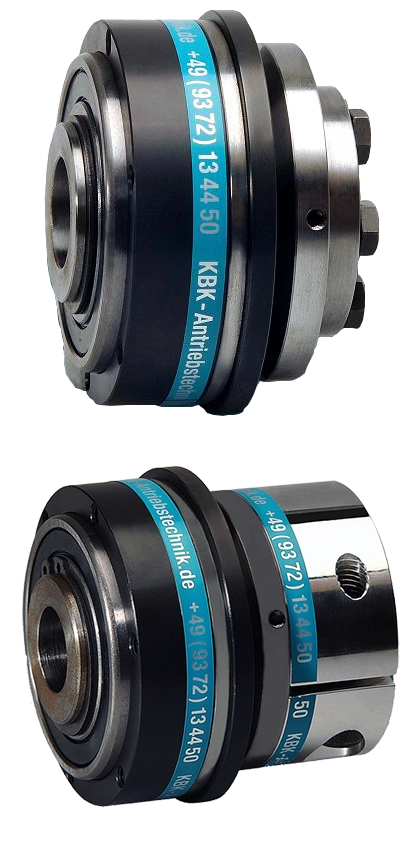

Spielfreie Sicherheitskupplung für indirekte Antriebe mit Kugellagern
Drehmomentbereich: 3 - 1400 Nm
Datenblätter:
KBK/L-P & KBK/LL-P, KBK/L-K & KBK/LL-K, KBK/L-I & KBK/LL-I, KBK/L-A & KBK/LL-A
CAD-Daten:
[Anmeldung erforderlich]
Distanzkupplungen
Distanzkupplungen werden zur Überbrückung von großen Wellenabständen eingesetzt. Sie gleichen Wellenversatz und Schwingungen in dynamischen Anwendungen sicher aus und gewährleisten so eine kraftschlüssige Verbindung bei einfacher Bedienung.
Distanzkupplungen, die über eine sehr hohe Laufruhe verfügen können dagegen wie bei herkömmlichen Konstruktionen ohne Zwischenlager oder einen Lagerbock betrieben werden. Die Halbschalenausführung der Naben beider Baureihen gewährt eine einfache Montage. Wellenabstände bis zu 3 m Länge können überbrückt werden.

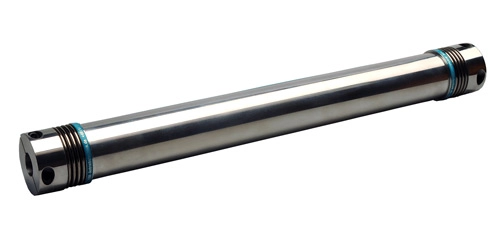

Modell DRB
Spielfreie Distanzkupplungen mit torsionssteifen Metallbälgen
Längen bis zu 3000 mm
Drehmomentbereich: 4,5 - 500 Nm
Hier geht's zum Katalog:
DRB (PDF)
CAD-Daten:
[Anmeldung erforderlich]

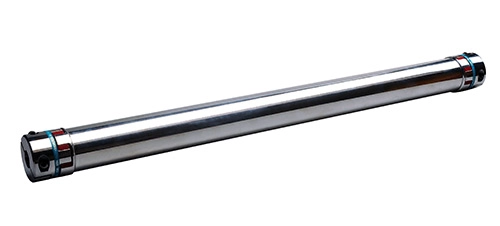

Modell DER
Spielfreie Distanzkupplungen mit Elastomerzahnkränze
Längen bis zu 3000 mm
Drehmomentbereich: 12,5 - 525 Nm
Hier geht's zum Katalog:
DER (PDF)
CAD-Daten:
[Anmeldung erforderlich]
Betriebs- u. Montageanleitungen
Metallbalgkupplungen
Montageanleitung KB1 (PDF)
Montageanleitung KB1P (PDF)
Montageanleitung KB2 (PDF)
Montageanleitung KB2H (PDF)
Montageanleitung KB2P (PDF)
Montageanleitung KB3 (PDF)
Montageanleitung KB3P (PDF)
Montageanleitung KB4 (PDF)
Montageanleitung KB4AL (PDF)
Montageanleitung KB4C (PDF)
Montageanleitung KB4F (PDF)
Montageanleitung KB4H (PDF)
Montageanleitung KB4HC (PDF)
Montageanleitung KB4P (PDF)
Montageanleitung KB5 (PDF)
Montageanleitung KB6 (PDF)
Montageanleitung KB6P (PDF)
Montageanleitung KB7 (PDF)
Montageanleitung KB8 (PDF)
Elastomerkupplungen
Montageanleitung KBE1 (PDF)
Montageanleitung KBE2 (PDF)
Montageanleitung KBE2C (PDF)
Montageanleitung KBE2D (PDF)
Montageanleitung KBE2H (PDF)
Montageanleitung KBE3 (PDF)
Montageanleitung KBE3C (PDF)
Montageanleitung KBE4 (PDF)
Sicherheitskupplungen
Einstellung Überlastmoment (PDF)
Endschalter (PDF)
Montageanleitung KBK-B (PDF)
Montageanleitung KBK-E (PDF)
Montageanleitung KBK-L u. KBK-C (PDF)
Distanzkupplungen
Montageanleitung DRB (PDF)
Montageanleitung DRE (PDF)
